Merakit Solder Uap Sederhana (DIY Hot air rework station)
Solder uap (blower) dibutuhkan pada saat kita menemui kerusakan perangkat elektronika yang menggunakan komponen SMD. Nah, alat ini sangat membantu sekali untuk melepas komponen seperti IC SMD & LED. dan juga untuk membantu melepas LCD&Touchscreen Smartphone dengan melelehkan lem melekat padanya.

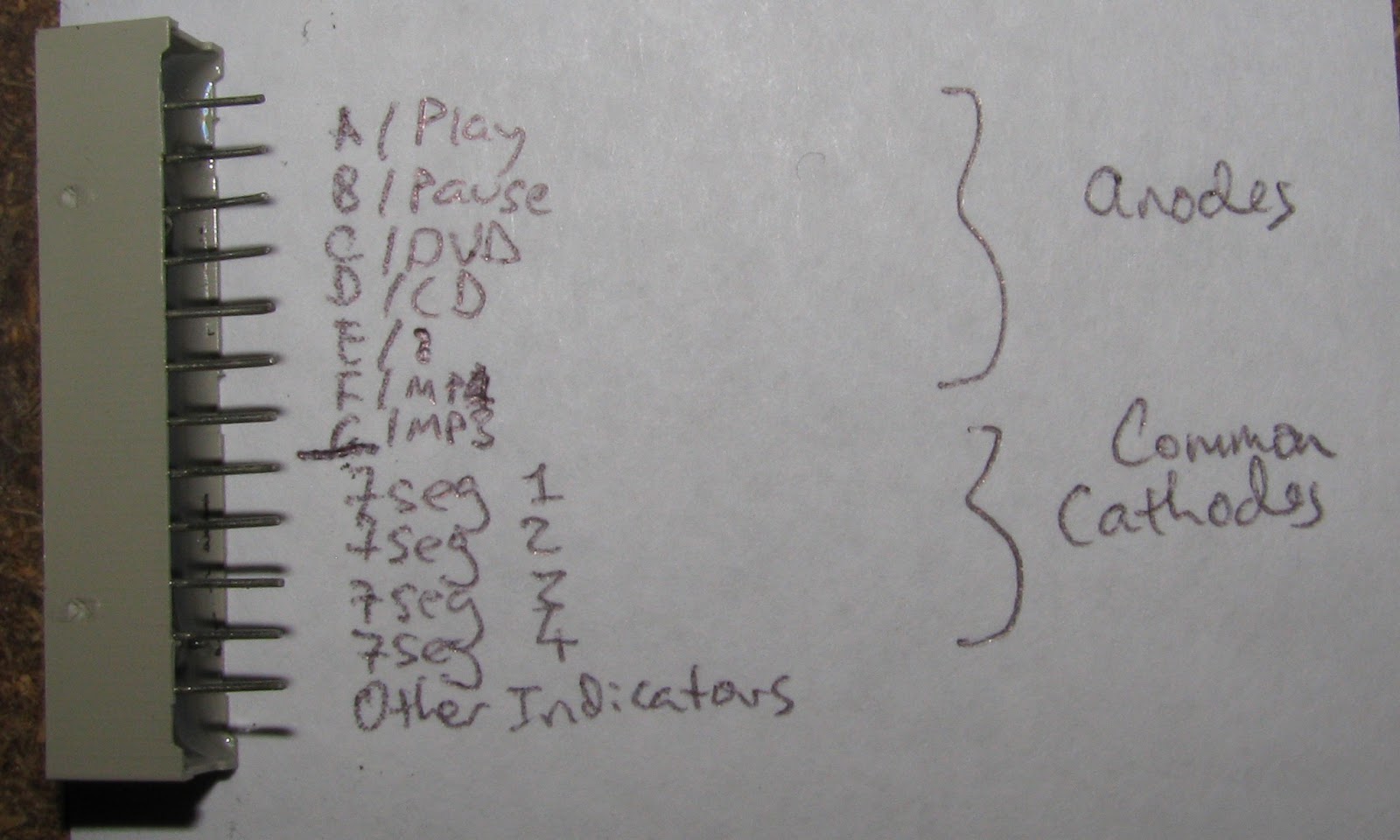

Total untuk biaya perakitan tidak sampe Rp200.000 . Daripada beli jadi yang harganya 350 rb kalau rusak susah memperbaikinya. Untuk gagang saya menggunakan 858 yang 8 pin berikut pinoutnya. Harap benar2 sesuaikan pinoutnya dengan cara membongkar handle/gagangnya. Jangan langsung mengacu pada gambar pinout link diatas.
Proyek ini menggunakan IC ATMEGA-8 sebagai pengendali suhu dan rangkaian standby. Untuk pengaturan besaran hembusan angin menggunakan IC LM317 dan dikendalikan secara manual oleh potensio.

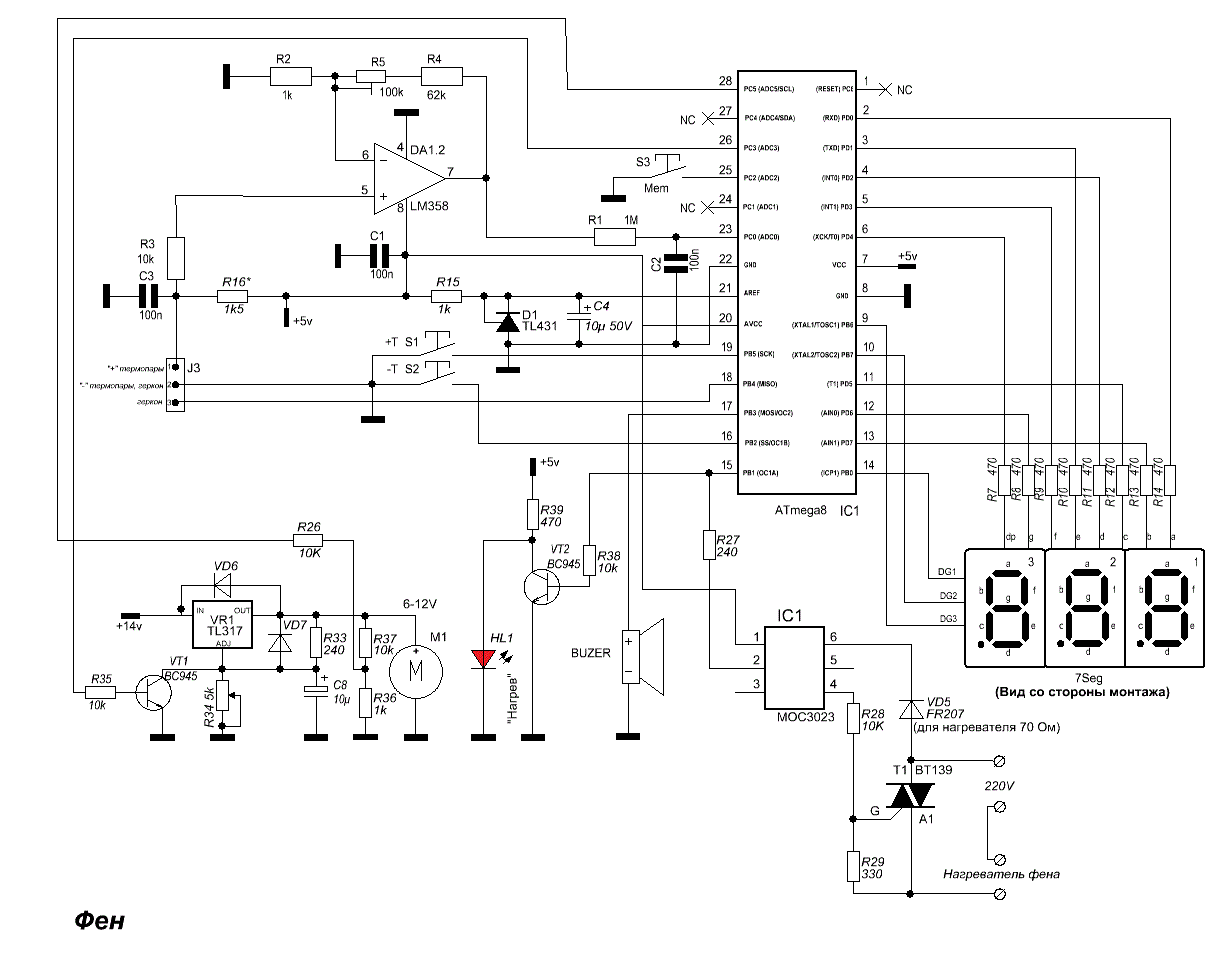

Berikut skemanya :
 |
| Skema Klik untuk memperbesar |
 |
| 7 Segment DVD |

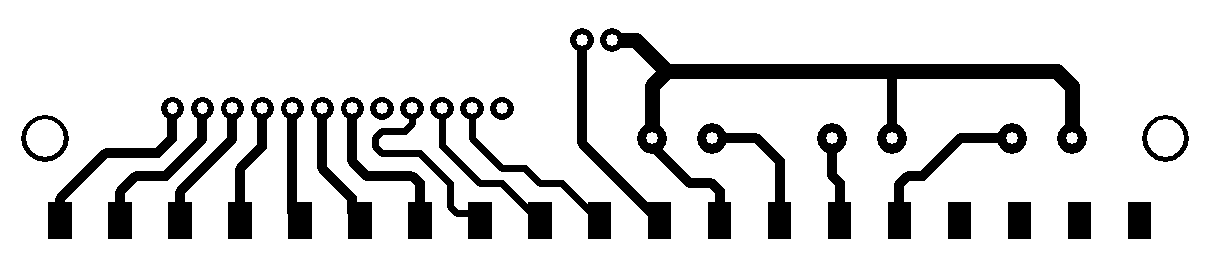

Karena dari skema tidak memungkinkan untuk di layout pada PCB Single layer, saya buat di PCB lubang.

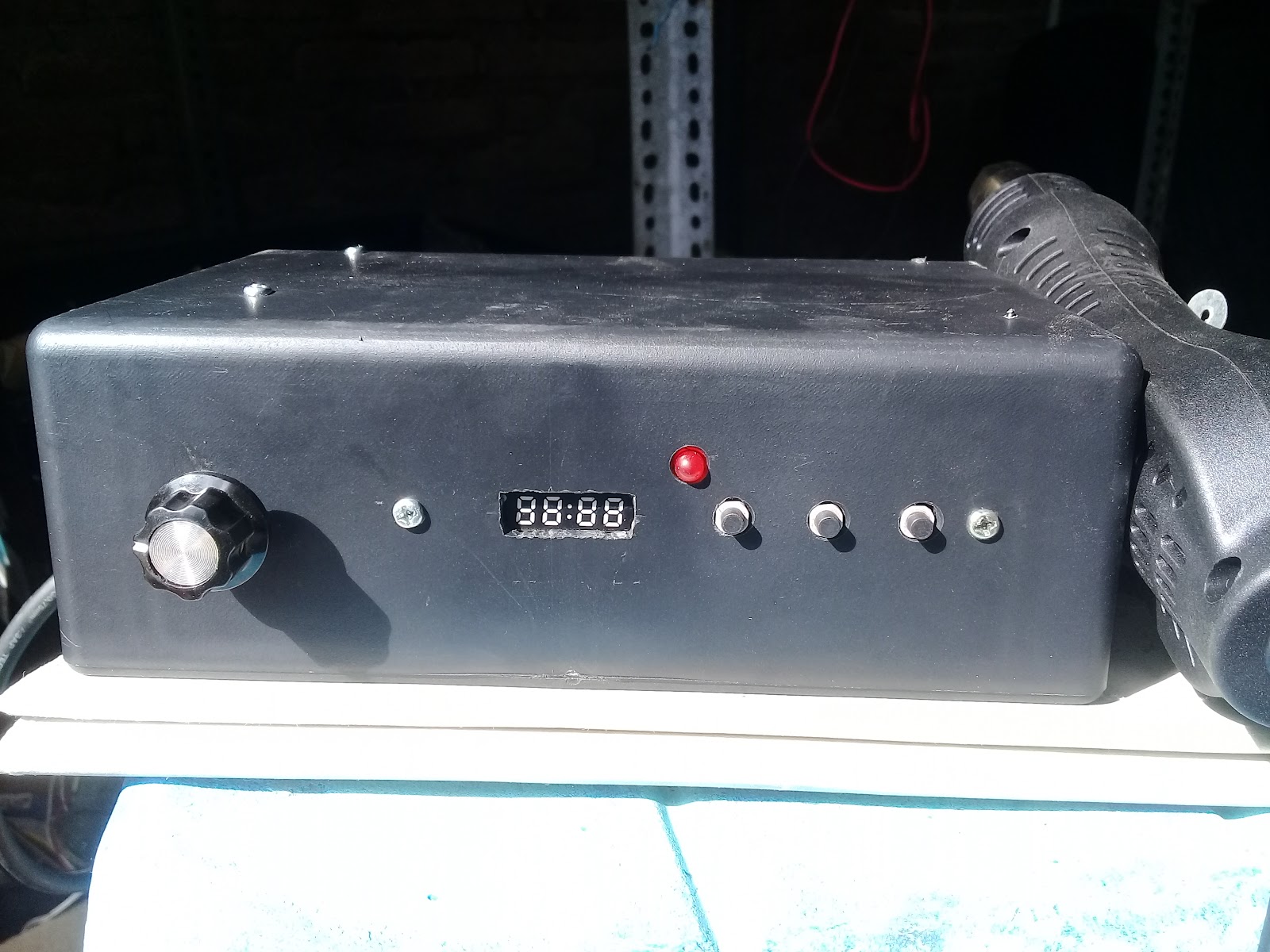

Layout panel depan :
Demikian postingan ini apabila kurang paham silahkan berikan komentar.
