Modifikasi Radio FM/MW ke FM/SW1 (80/75M Band)

Assalamualaikum wr.wb

Bagi anda yang bergerak dalam bidang komunikasi di jalur AM 75M band maka anda harus punya radio penerima yang bekerja di frekuensi SW1 atau sekitar 4-4.2MHz. Permasalahannya adalah radio yang mempunyai frekuensi terima di band SW1 sudah jarang ditemui. Kalaupun ada biasanya harganya mahal dan yang bagus merknya beragam seperti Tens, JVC, National, Panasonic, dan yang lebih bagus lagi merk TECSUN PL-XXX. Tetapi yang murah juga ada seperti merk A*atr*n, Int*rn*t*on*l yang ada colokan USB untuk memutar music dari flashdisk, tetapi kebanyakan merk yg murah tsb band SWnya budeg alias tidak berfungsi. Alternatif lain adalah cari di pasar loak atau nekad MODIFIKASI.

Langsung saja ke TKP.
Saya menggunakan Radio FM/AM Panasonic Type RF-2750.


Radio Panasonic RF-2750

Sebelumnya putar knob tuning ke posisi maximum . Yang pertama adalah lepas baterai dan buka casing radio tersebut. Lepas juga sekrup yang di PCB.

Lepas Antenna ferit MW.

Lalu cari bagian blok osilator untuk band MW pada gambar yang dilinkari merah. Lepas trafo
osilator tsb. Trafo Osc tersebut diganti dengan lilitan yang dibuat sendiri menggunakan koker ferit 5mm .

Bagian Osilator MW

Koker 5mm dililit ulang

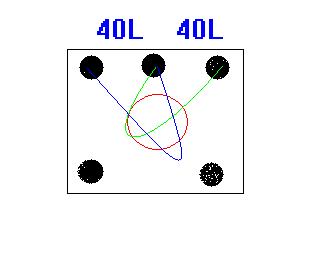

Cara menggulung lilitan : Solder kawat email bekas jam dinding ke kaki 1, lalu lilit sebanyak 40L setelah itu solder ke kaki tengah. lalu lilit lagi 40 lilit, solder ke kaki terakhir. Arah gulungan lilitan searah jarum jam.


Cara lilit osilator SW

Pasang koker 5mm yang telah digulung tersebut ke PCB sesuai dengan kaki-kakinya.

Posisi Koker

Setelah itu dilanjutkan dengan memotong jalur pcb yang menuju ke varco dan diseri dengan kapasitor 15pF. Lalu lepas spul antenna MW (Batang Ferit) dan diganti dengan BPF di frekuensi 4MHz. Berikut skemanya :

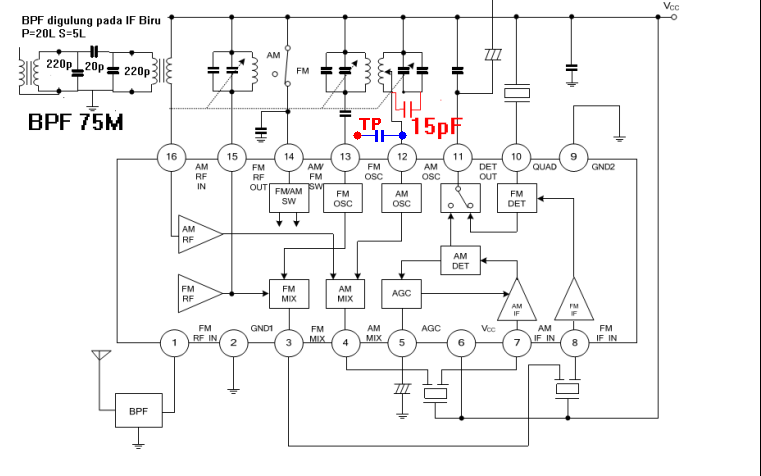

Skema Modifikasi

Contoh BPF 75M (4MHz)

Langkah selanjutnya adalah mengatur frekuensi VFO. Misal frekuensi kerja adalah 4MHz maka frekuensi VFO adalah 4000Khz - 455Khz = 3545Khz. Sebelumnya putar varco pada posisi minimum lalu trim ferit koker sampai angka di Frequency Counter menunjukkan 3545KHz.


TP = Test Point Frequency Counter

Langkah terakhir adalah mengetrim BPF. Pertama sambungkan in BPF ke Antena luar/Longwire, cari stasiun radio dengan sinyal terlemah, putar-putar ferit BPF sampai stasiun radio tersebut terdengar jelas. Nah, sampai tahap ini modifikasi selesai deh. Sekarang radio anda dapat memonitor brik-brikan difrekuensi SW 75M Band AM.

Sekian dari penulis apabila ada pertanyaan atau kurang ngerti silahkan berkomentar :) .
