Membuat Arduino sendiri : Arduino Kéré

Assalamualaikum wr.wb

Arduino adalah sistem minimum yang dapat menjalankan mikrokontroler atmega 8,168,328 dan lain lain yang kompatibel dengan bootloader arduino. Di dalam sistem minimum sudah terdapat beberapa komponen seperti resistor, kapasitor, LED, kristal, dan mikrokontroler itu sendiri.

Membuat Arduino

Pada postingan kali ini penulis akan memberikan tutorial  bagaimana cara merakit atau membuat arduino dengan biaya murah. Bahan yang perlu dipersiapkan adalah :

HARDWARE    :
1. Project Board
2. Kabel penghubung
3. Adaptor / Catu daya 5v (Tegangan 5V bisa diambil dari port USB komputer)
4. Komponen:

1. IC ATMEGA8/168/328*
2. Resistor (lihat skema)
3. Kapasitor (lihat skema)
4. LED
5. Kristal 16MHz
6. Transistor (lihat skema)
7. Konektor DB9F+Kabel penghubung
8. Programmer AVR (USBASP, Parallel Port)*

SOFTWARE :
1. giveIO (untuk driver Parallel Port Programmer)    DOWNLOAD
2. Arduino IDE                                                     DOWNLOAD
3. Zadig (untuk Driver USBASP)                            DOWNLOAD

*) IC KOSONG belum diisi bootloader

**) Anda bisa pilih salah satu

 Langkah – Langkah :

1.  Persiapkan semua hardware & software tertera diatas

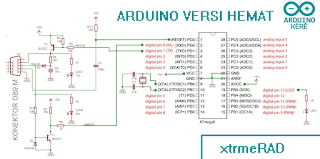

2.  Rakit rangkaian minimum sistem pada project board dengan skema dibawah ini :

Skema Arduino Kere - Membuat arduino sendiri

Rangkaian Pada Project Board

ATMEGA8/168/328

Serial to TTL Converter

3. Periksa kembali apakah rangkaian pada project Board sudah sesuai skema. Terutama
VCC dan GND jangan sampai tertukar!!!
4. Instal software di komputer yaitu Arduino IDE, giveIO, zadig
5. Setelah semuanya terinstal, selanjutnya mengisi bootloader ke IC Atmega8/168/328,
anda bisa memakai Programmer USBASP atau Parallel Port, kalau saya memakai Parallel
port. Untuk informasi lebih lanjut silahkan buka link ini ....
6. Kembali ke hardware, sambungkan Programmer Parallel port atau USBASP ke IC Atmega
Pin yang digunakan adalah MOSI, MISO, SCK, RESET, GND,
7. Sambungkan Catu daya 5V ke rangkaian sistem minimum arduino. Tegangan 5v bisa diambil dari port USB komputer

8. Buka software Arduino, lalu atur setelan seperti gambar berikut :

9. Setelah itu klik “Burn Bootloader”.
10. Setelah selesai mengisi bootloader, cabut kabel yang berhubungan dengan Programmer
yaitu MOSI, MISO, SCK, RESET, GND
11. Sambungkan Port Serial ke komputer.

Lalu coba upload sketch Blink Led ke Arduino anda.
dengan cara klik File >, Examples>, Basics>, Blink. Lalu klik menu Sketch>, Upload.
12. Jika ada pesan galat/error seperti ini, coba reset manual dahulu arduino anda dengan membuat jumper kaki 1 atmega 8 ke GND sejenak, maka led akan berkedip sesaat.

13. Jika upload berhasil maka LED di kaki 13 akan berkedip 1 detik nyala, 1 detik mati, maka
Arduino KERE anda SUDAH SIAPP!!!

Blink LED ARDUINO KERE

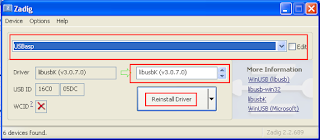

14. Tambahan untuk cara install driver USBASP. Klik Option lalu pilih List All Devices. Lalu ikuti petunjuk pada gambar.

Kesimpulan postingan ini adalah kita dapat membuat Board Arduino sendiri dengan biaya murah dan simpel. Sekian dari penulis apabila ada pertanyaan silahkan berkomentar.
Wassalamualaikum wr.wb
