PIC JDM Programmer
Jika anda ingin membuat proyek elektronik dengan mikrokontroller PIC maka mau tidak mau anda harus memiliki alat ini yaitu PIC Programmer. PIC Programmer banyak jenisnya diantaranya JDM, RCD programmer PICkit dll. Nah, yang saya bahas kali ini adalah JDM Programmer. Yaitu Programmer PIC sederhanya yang hanya membutuhkan sedikit komponen yaitu hanya 6 komponen.Programmer ini menggunakan port serial sebagai interfacenya. Jadi jika anda menggunakan laptop keluaran sekarang maka anda bisa menggunakan konverter USB to serial (bisa dibeli ditokopedia). Namun saya tidak menyarankan menggunakan konverter tersebut karena faktor kegagalan 70% dikarenakan rangkaian ini membutuhkan tegangan sekitar 13V.

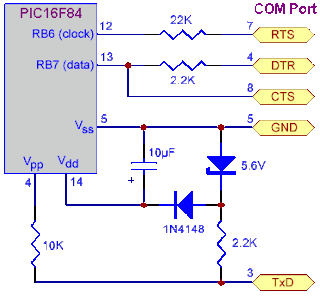

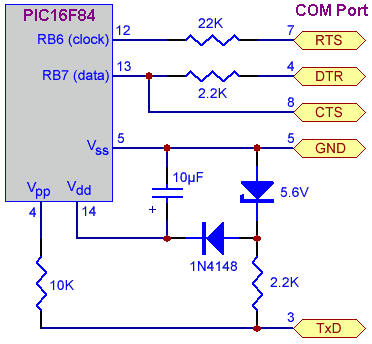

Skema JDM Programmer :
 | ||
| Skema JDM Programmer |
 | ||
| DB9 Female Pinout |
Persiapkan komponen :
1. Resistor 22K x1
2K2 x2
10K x1
2. Elko 10µF x1
3. Dioda IN4148 x1
Zener 5V6
4. Socket IC
5. Konektor DB9 Female
Software yang dibutuhkan : WinPIC
Rakitlah sesuai dengan skema. Cek antara kaki2 yang terhbung dengan IC dan socket DB9.
Tancapkan IC PIC16F628/84/A ke dalam socket. Hati hati jangan sampai terbalik.
Lalu tancapkan socket DB9 ke komputer.
Buka program WinPIC, setting seperti gambar dibawah ini :
 | ||
| Setting WinPIC 1 |

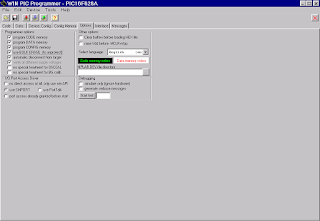

Setting WinPic 2
Jangan lupa di pilihan Interface Type pilih JDM (2) for serial port. Lalu klik “Intialize”
 | ||
| Setting WinPic 3 |
Jika di pojok kiri bawah ada tulisan “Initialising PIC Programmer: Success. Berati hardware Programmer anda siap digunakan.
Ini contoh yang sudah jadi :
Ini contoh yang sudah jadi :
 |
| PIC JDM Programmer 1 |
 |
| PIC JDM Programmer 2 |
Cocok digunakan untuk mengisikan hex program Frequency Counter DL4YHF, FLL, LC Meter dan lain lain.
Sekian dari penulis apabila ada pertanyaan sila berkomentar.
Wassalamualaikum wr.wb.
