Merakit Radio FM dengan Tuner blok

    Pada kali ini saya postink tentang radio penerima fm dengan tuner blok. Radio ini menggunakan tuner blok sebagai frontendnya.

Receiver FM/Radio FM

Bagian-bagian tuner blok terdiri dari BPF, RF-AMP, Mixer, Local-Oscillator. Output dari frontend tuner
blok ini akan dikuatkan oleh IC penguat IF & demodulator LA1260. Hasilnya adalah sinyal audio, tetapi sinyal audio ini masih lemah. Maka perlu penguat audio agar dapat menggetarkan speaker.

Skema Rangkaian Receiver FM

Dalam rangkaian ini saya menggunakan IC TDA2822 sebagai penguat audionya. IC TDA2822 adalah IC penguat audio stereo maka saya buat konfigurasi BTL agar outputnya menjadi mono sekaligus menambah daya.
Layout PCB tampak atas :

FM receiver LA1260 top

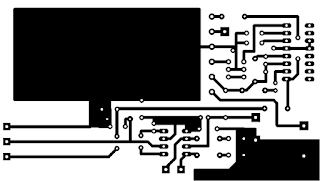

Bottom Layout ukuran 106x60mm :

PCB size 106x60mm

Sudah jadi

Hasil percobaan dari saya, radio ini suaranya jernih, kualitas penerimaan cukup
sensitif, desis tidak terlalu keras, dan untuk penalaan cukup selektif.
Bila ada pertanyaan silahkan berkomentar. Selamat mencoba..... :)
